Con MX-System, automazione di macchina senza quadro elettrico

Intelligente, flessibile e ottimizzata in termini di spazio: la soluzione “firmata” Beckhoff garantisce massima efficienza ai costruttori di macchine, ai produttori di quadri elettrici e agli end user.

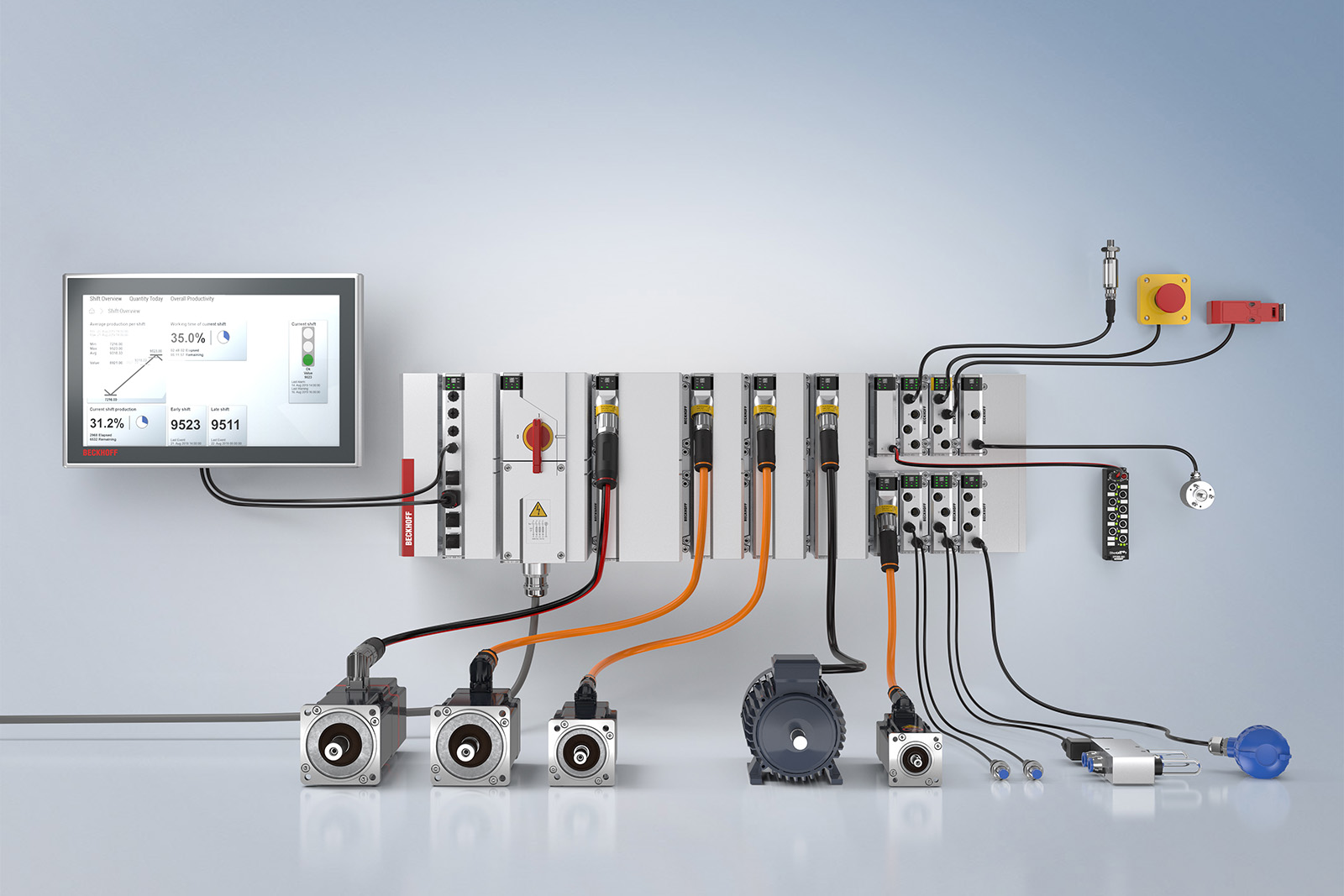

MX-System di Beckhoff è in grado di sostituire completamente il quadro elettrico convenzionale, aprendo nuove possibilità nell'automazione degli impianti. All'occorrenza, può essere decentralizzato sulla macchina, consentendo di risparmiare sui costi di progettazione, montaggio, installazione e manutenzione.

Il concetto di base di MX è quello di standardizzare le interfacce elettriche e meccaniche per tutti i componenti elettronici ed elettromeccanici. L'implementazione di questa idea si traduce in due interfacce: l'interfaccia dati, che integra ogni unità funzionale in una rete EtherCAT e la alimenta contemporaneamente con 24 V CC e, se necessario, anche con 48 V CC; e un’interfaccia standard per la gamma a bassa tensione.

Integrabile e compatto

MX-System può essere integrato nello spazio di installazione della macchina grazie alla sua sostanziale compattezza rispetto alle soluzioni convenzionali. In questo modo l'ingombro della macchina si riduce di molto. Inoltre, l'uso di cavi preassemblati riduce i tempi di messa in opera e offre un elevato livello di protezione contro gli errori di collegamento dei cavi. I collegamenti non devono essere eseguiti da elettricisti appositamente formati, grazie alla semplice innestabilità dei moduli.

I vantaggi per l’utente finale

MX è costituito da componenti EtherCAT collegati in rete, per cui è possibile una diagnostica completa del sistema in qualsiasi momento. Oltre ai classici LED di stato, ogni modulo ha un numero di serie univoco sotto forma di codice DataMatrix che può essere scansionato tramite un'app per smartphone, che collega il dispositivo mobile al controllo per recuperare i dati diagnostici sul modulo funzionale corrispondente. Anche la sostituzione dei moduli è molto semplice, poiché sono rimpiazzabili a caldo e possono essere inseriti/disinseriti durante il funzionamento. Grazie al loro semplice principio di base, i moduli di MX possono essere riutilizzati con estrema facilità anche oltre il ciclo di vita della macchina.
